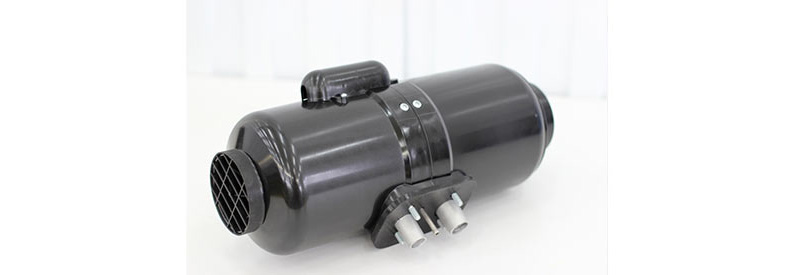

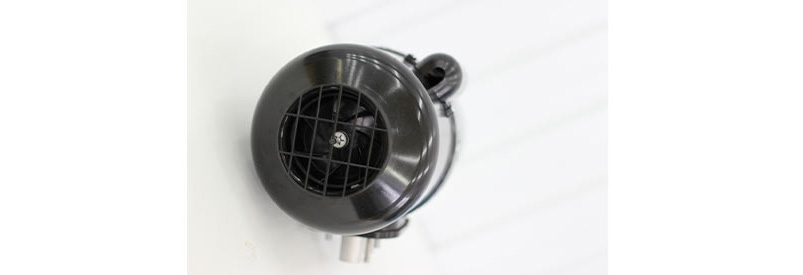

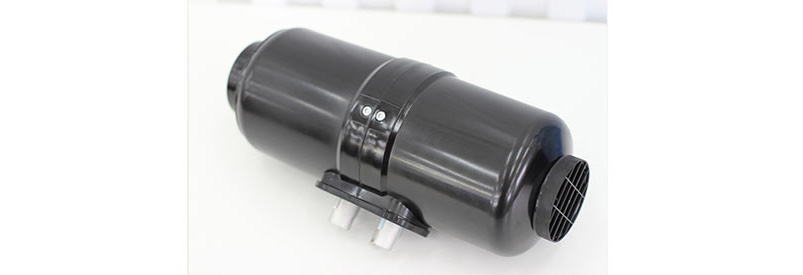

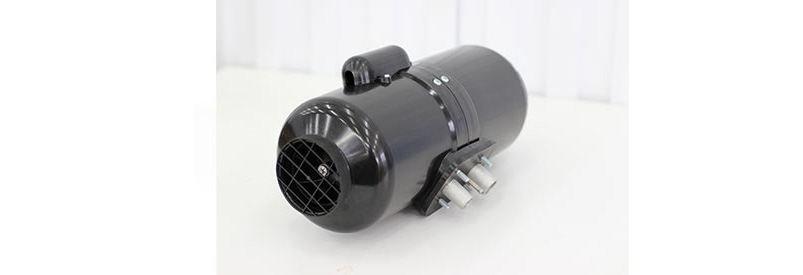

Воздушный отопитель Планар-4ДАвтомобильный отопитель “Планар 4ДМ 12,24″ – полностью автономное устройство. Функционал “Планар 4ДМ” никак не связан с работой двигателя автомобиля. Основная функция автономного отопителя – принудительное нагнетание предварительно нагретого воздуха в салон автомобиля.

Тепло образуется за счет сжигания топливной смеси в камере сгорания. В свою очередь, горячий газ нагревает стенки теплообменника, снаружи которого движется воздух. Соответственно, воздух, проникая через ребристую структуру разогретого теплообменника, получает на выходе гораздо более высокую температуру.

“Планар 4ДМ-12,24″ – это саморегулируемая система, укомплектованная температурным датчиком (дополнительная опция), который устанавливается (как правило) в салоне автомобиля. Перед включением режима автономного подогрева необходимо задать с пульта управления необходимую температуру (в интервале от 15 до 30°С), которую впоследствии будет автоматически поддерживать “Планар-4ДМ”.

Перед каждым включением прибора происходит самотестирование всех узлов – нагнетателя воздуха, свечей, электрической цепи, датчика перегрева, индикатора пламени. Только после “успешного” теста устройство “Планар-4ДМ” включится, и перейдет в рабочий режим.

В случае, когда заданная точка температуры выше, чем температура воздуха в салоне – отопитель “Планар-4ДМ” работает в режиме вентилирования воздуха.

Возможные варианты аварийного отключения устройства:

- прекращение горения;

- превышение пиковой температуры в теплообменнике;

- падение напряжения в электросети автомобиля;

- две неудачные попытки запуска отопителя.

Любой вариант аварийного отключения сигнализируется светодиодной лампочкой на пульте управления. Число миганий лампочки означает код неисправности, расшифровка кодов – на странице “Руководства по эксплуатации” раздел “Воздушные отопители“.

Планар 4ДМ-12, 24Режимы
Технические характеристики Сильный Малый
Теплопроизводительность, кВт 3 1
Потребляемая мощность отопителя, Вт 30 9
Количество нагреваемого воздуха, куб.м.час 120 70
Расход топлива, л/час 0.36 0.12
Применяемое топливо Диз. топливо, ГОСТ 305
Питание, номинальное напряжение, В 12, 24
Режим запуска и остановки Ручной
Полная масса, не более, кг 8

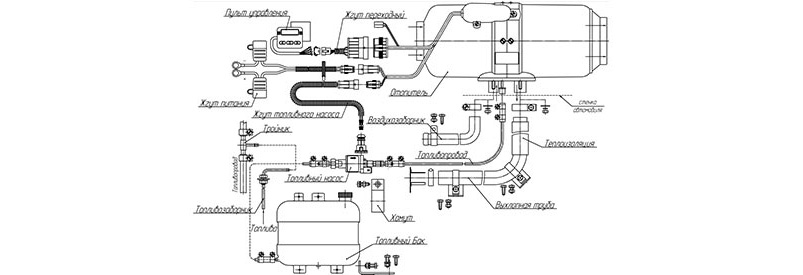

Схема устройства “Планар 4Д-24″
